Ультразвукова діагностика є одним із ключових інструментів сучасної урології. Для щоденної роботи лікаря важлива не лише якість зображення, а й наявність спеціалізованих датчиків, інструментів вимірювання, можливостей для біопсії під УЗД-контролем, аналізу об’ємних структур та формування протоколів дослідження.

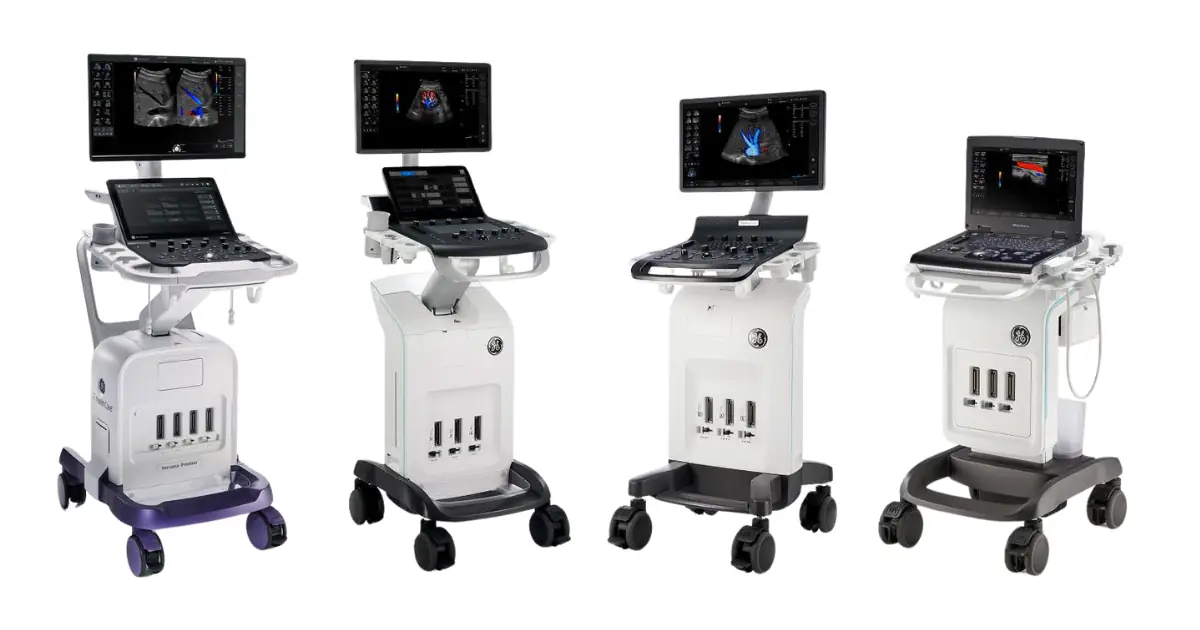

Ультразвукові системи Versana™ GE HealthCare поєднують інструменти для рутинної діагностики, урологічних вимірювань та інтервенційних процедур. Залежно від моделі та комплектації вони можуть використовуватися в кабінеті ультразвукової діагностики, приватному медичному центрі, багатопрофільній клініці або лікарні.
Можливості систем Versana™ в урології
Системи Versana™ підтримують широкий спектр досліджень і процедур, серед яких:
- трансабдомінальні дослідження сечової системи;
- трансректальне дослідження передміхурової залози;
- УЗД сечового міхура та визначення залишкового об’єму сечі;
- мультипараметричні ультразвукові дослідження;
- 3D/4D-візуалізація;
- еластографія;
- проведення біопсії під контролем УЗД;
- інтервенційні процедури під УЗД-навігацією;
- спеціалізовані вимірювання та кількісний аналіз;
- формування структурованих протоколів дослідження.
Для урологічної практики особливо важливою є підтримка спеціалізованих ендокавітальних і трансректальних датчиків. Для Versana Premier™ доступні також спеціалізовані біпланові датчики, а також датчики й насадки для проведення трансперинеальних процедур.
Доступність конкретних датчиків, режимів і програмних опцій залежить від моделі та конфігурації системи.
Versana Premier™ та VisionBoost Architecture

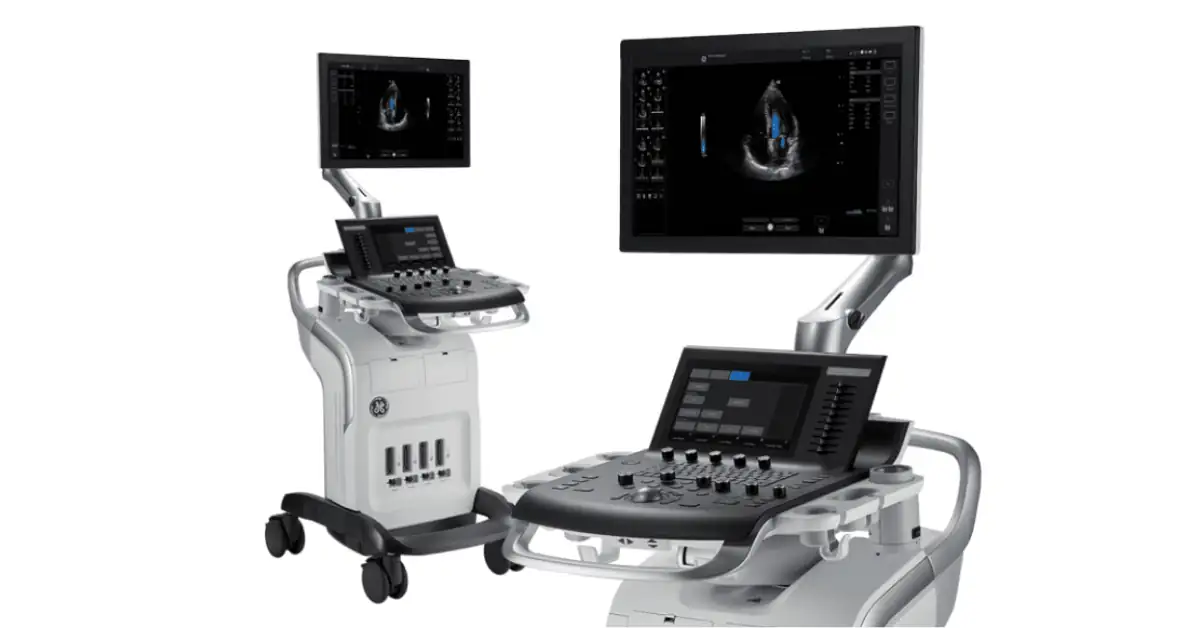

Versana Premier™ GE HealthCare — ультразвукова система для загальних і спеціалізованих досліджень, розрахована на роботу в умовах інтенсивного клінічного навантаження.

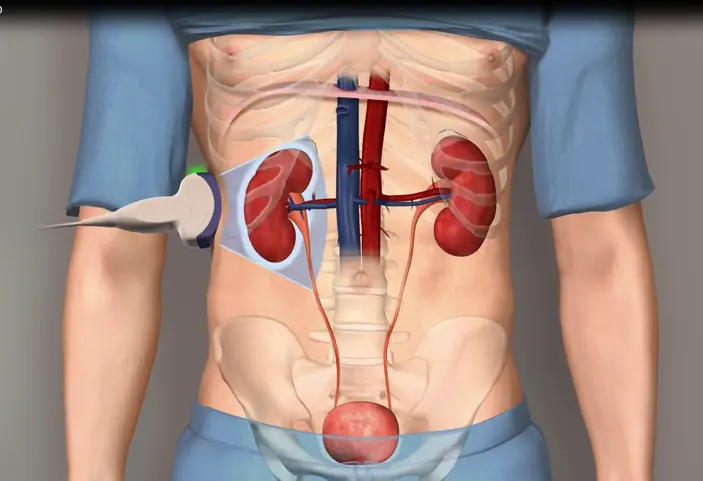

В урологічній практиці система може використовуватися для оцінки нирок, сечового міхура, передміхурової залози, проведення спеціалізованих вимірювань, динамічного спостереження та контролю інтервенційних процедур.
Технологічна архітектура системи забезпечує основу для якісної візуалізації та використання спеціалізованих клінічних функцій.

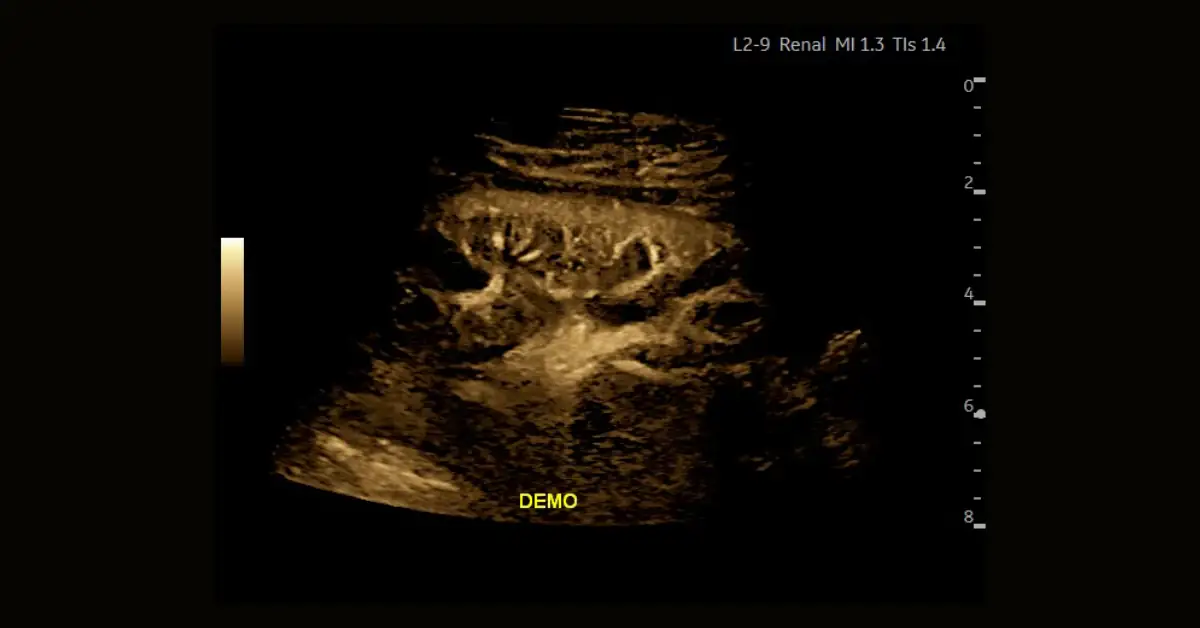

B-Flow Imaging: візуалізація кровотоку без класичного доплера
Однією з технологій GE HealthCare, доступних у системах відповідної комплектації, є B-Flow Imaging.

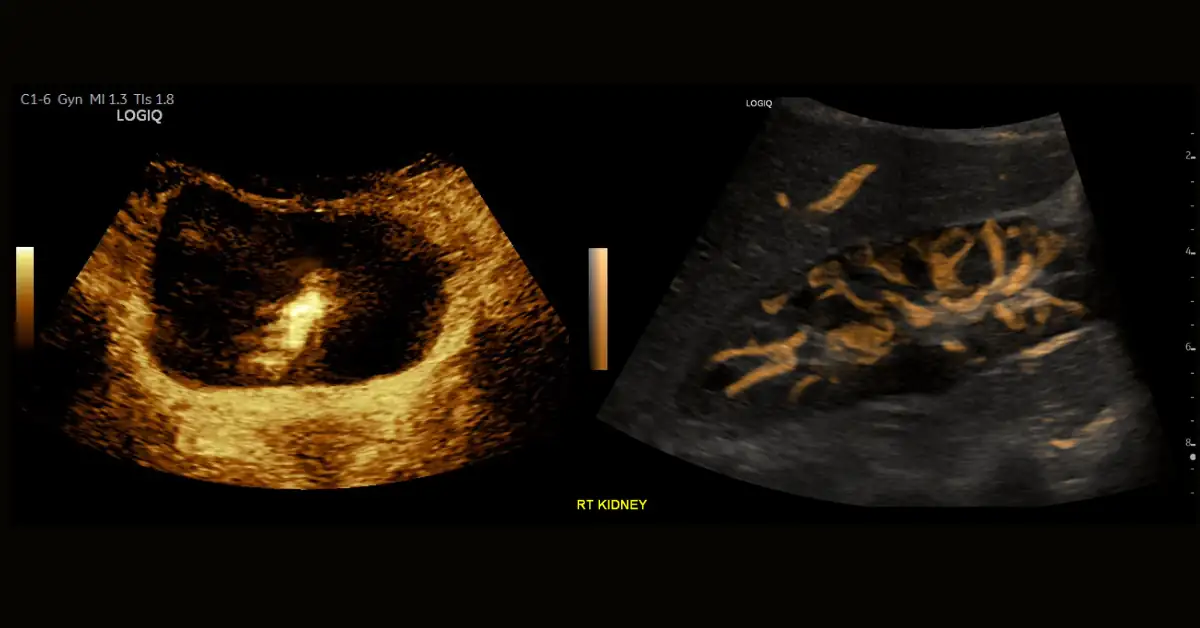

B-Flow дозволяє візуалізувати кровотік без використання класичного доплерівського принципу, відображати гемодинамічний профіль та зменшувати небажані сигнали від навколишніх тканин.
Серед особливостей B-Flow Imaging:
- пряма візуалізація кров’яних часток;
- висока частота кадрів;
- висока просторова роздільна здатність;
- менша залежність від кута сканування;
- відсутність алайзінгу;
- чітке фонове зображення;
- можливість візуалізації малих судин;
- можливість використання разом із контрастними методиками.
У клінічній практиці B-Flow може застосовуватися для оцінки кровотоку, візуалізації судин та аналізу перфузії органів, зокрема при дослідженні трансплантованої нирки.
Також доступний режим B-Flow Color, який поєднує представлення B-Flow із кольоровим потоком та фоновим B-mode зображенням.

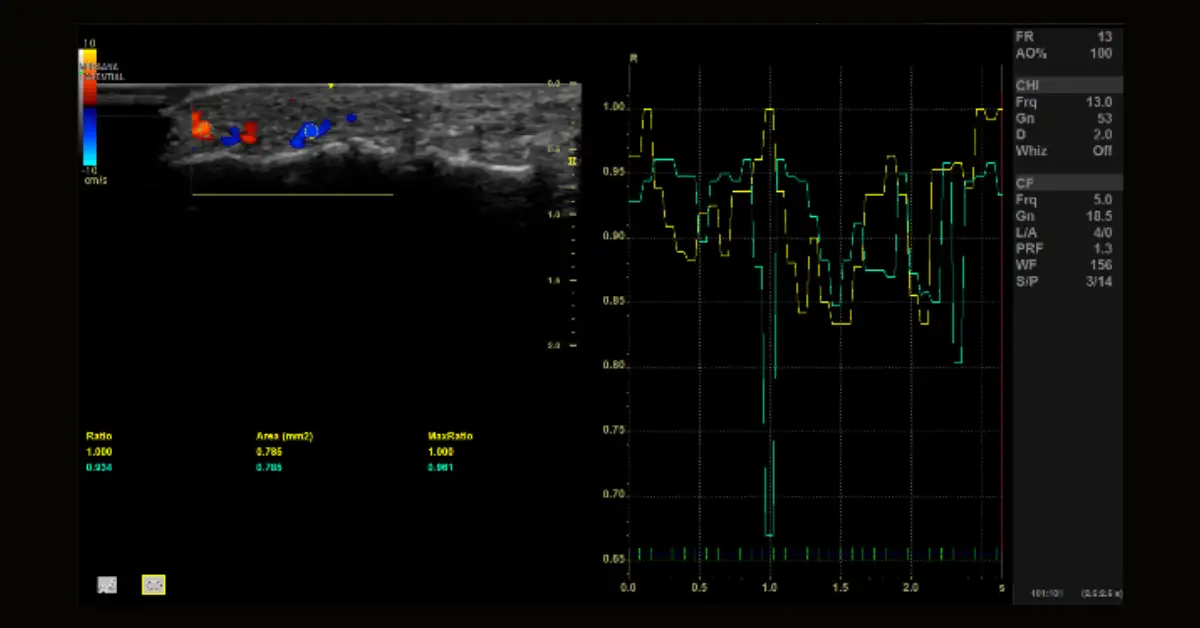

Q Analysis для кількісного аналізу
Q Analysis використовується для кількісної оцінки даних ультразвукового дослідження.
Функція може працювати з кінофрагментами, отриманими в режимах:
- кольорового потоку;
- енергетичної доплерографії;
- тканинної доплерографії.
Діапазон кадрів для аналізу можна визначити в режимі кінофрагмента до запуску Q Analysis. Якщо він не був заданий, система використовує початковий і кінцевий кадри кінофрагмента.
Такий підхід дозволяє лікарю проводити кількісний аналіз отриманих даних та використовувати його разом з іншими режимами ультразвукового дослідження.
Еластографія та Q Analysis
Еластографія відображає просторовий розподіл властивостей еластичності тканин у вибраній області дослідження.

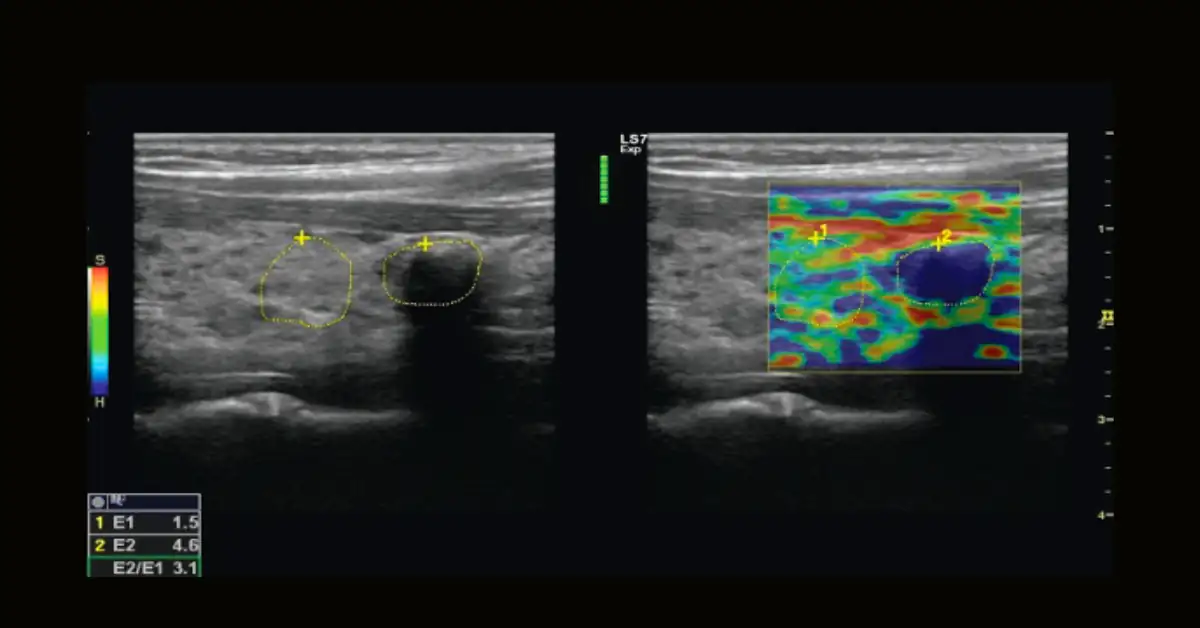

При трансректальній SE-еластографії оцінюється різниця деформації тканин, яка виникає внаслідок компресії датчиком. Жорсткіші тканини демонструють менший ступінь деформації.
В урології така методика може використовуватися при оцінці передміхурової залози та для додаткової диференціації тканин.

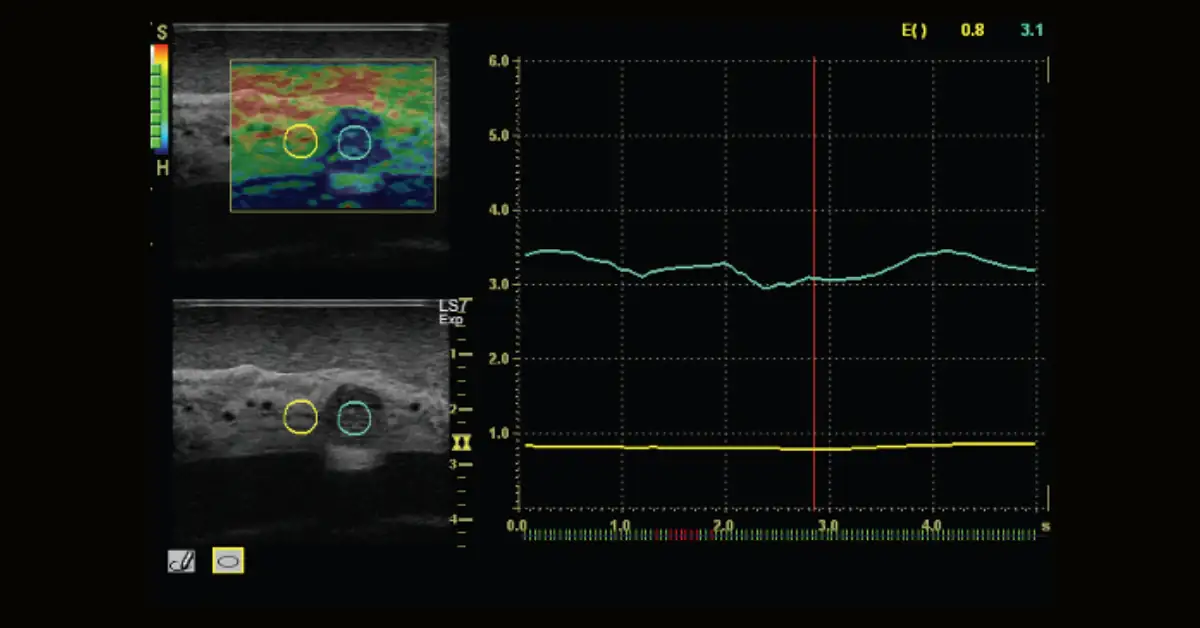

Q Analysis може застосовуватися і для аналізу еластографічних даних. Робочий алгоритм включає:
- отримання кінопетлі;
- запуск Q Analysis у вкладці кінопетлі;
- вибір кадру, де зона інтересу представлена найбільш повно;
- визначення контуру референсної тканини;
- визначення контуру підозрілої ділянки;
- проведення кількісного аналізу.
Таким чином, лікар отримує не лише кольорове представлення еластичності, а й додаткові інструменти для аналізу результатів.
Біопсійні насадки та УЗД-навігація
Для урологічної практики велике значення має можливість виконання процедур під ультразвуковим контролем.

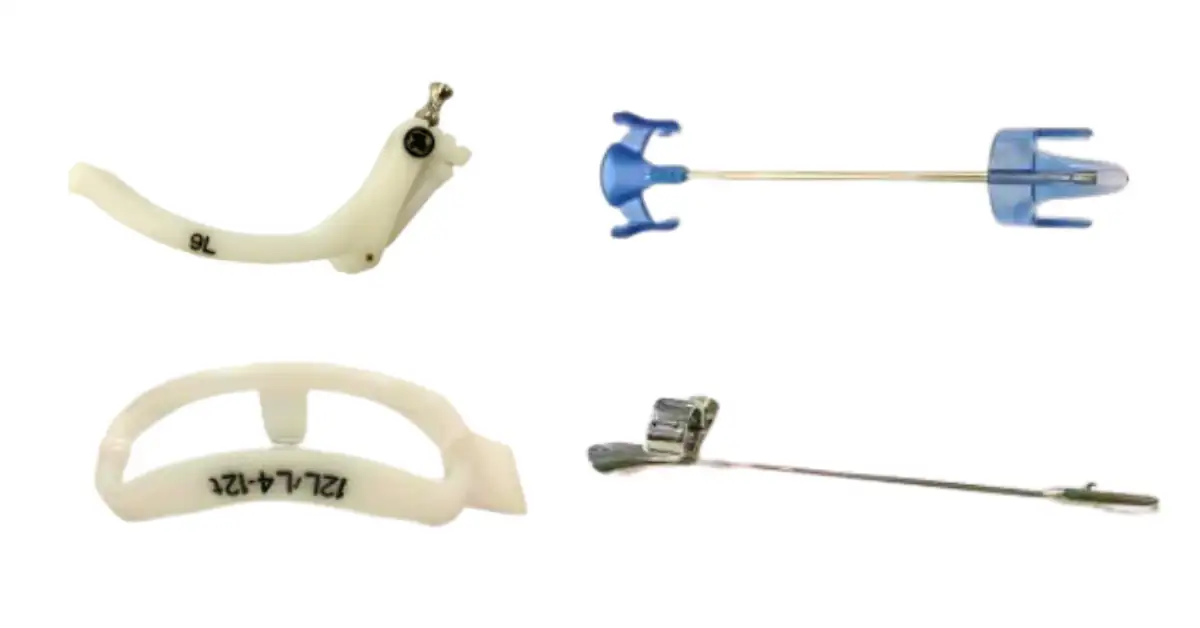

Для датчиків систем Versana™ доступні спеціалізовані біопсійні насадки*. Залежно від датчика та типу процедури можуть застосовуватися багаторазові або одноразові насадки з фіксованими чи змінними кутами.
Вони можуть використовуватися при:
- біопсії передміхурової залози;
- біопсії інших анатомічних структур;
- аспіраційній біопсії;
- дренуванні кіст та абсцесів;
- введенні лікарських засобів;
- інших процедурах, що потребують точного позиціонування голки.
Біопсійна насадка допомагає зафіксувати напрямок голки щодо зони інтересу, яка візуалізується на екрані УЗД-системи. Лікар при цьому може контролювати процедуру в режимі реального часу.

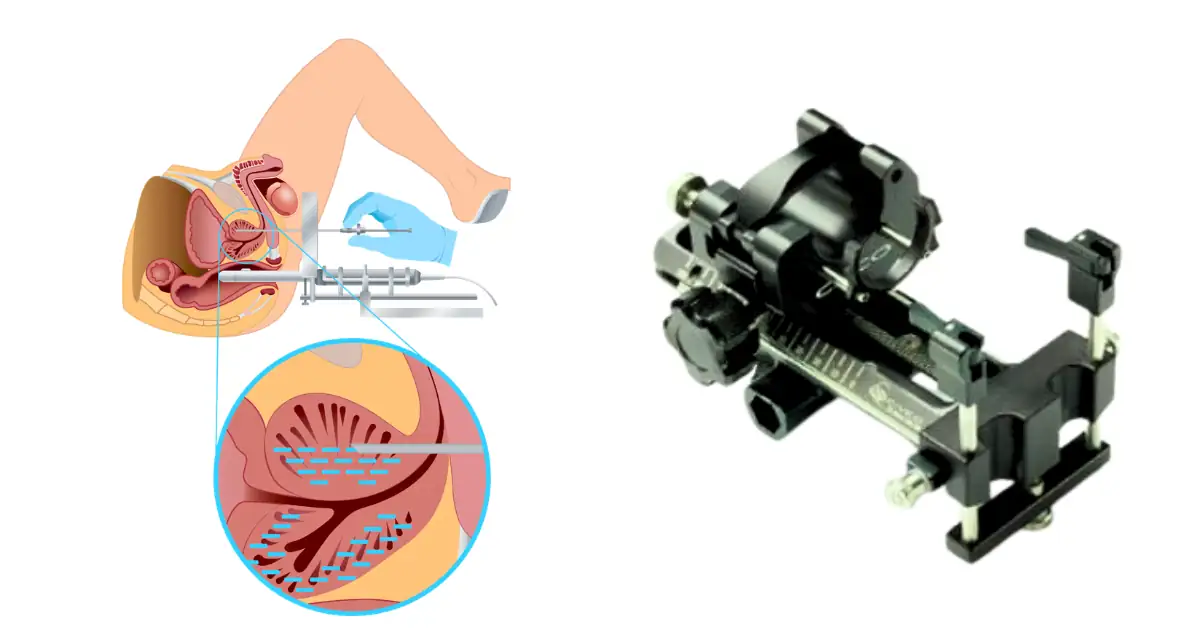

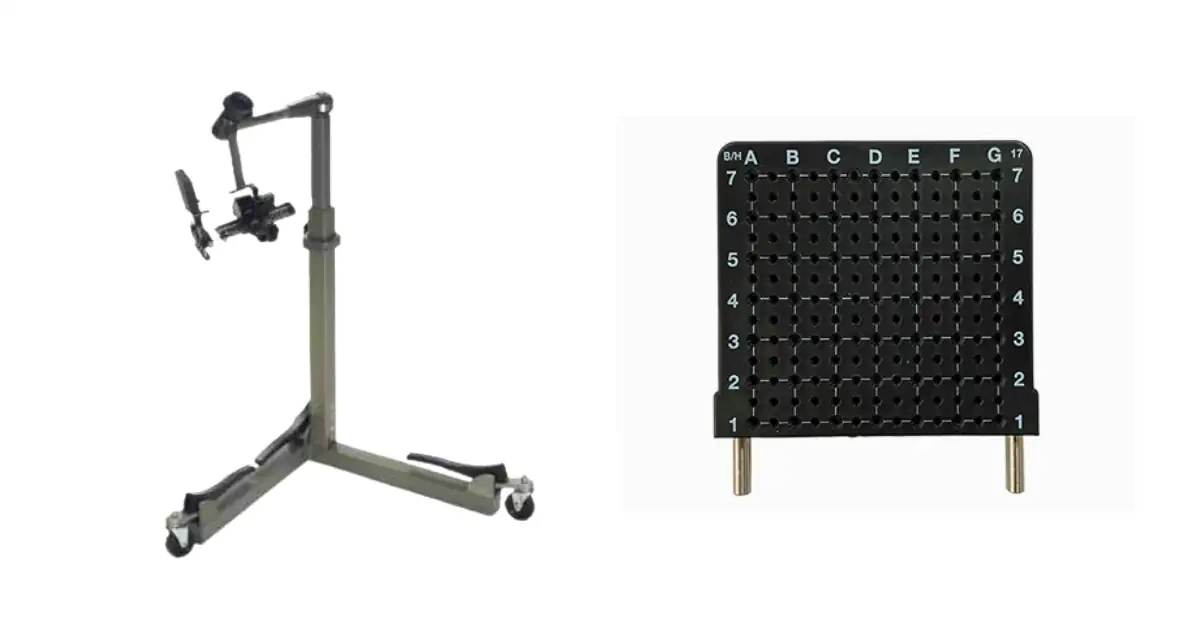

Для системи Versana Premier™ доступні також спеціалізовані датчики та насадки для трансперинеальних процедур.
* Тип датчика, сумісність біопсійної насадки та доступні кути необхідно підбирати відповідно до моделі системи та клінічної задачі.

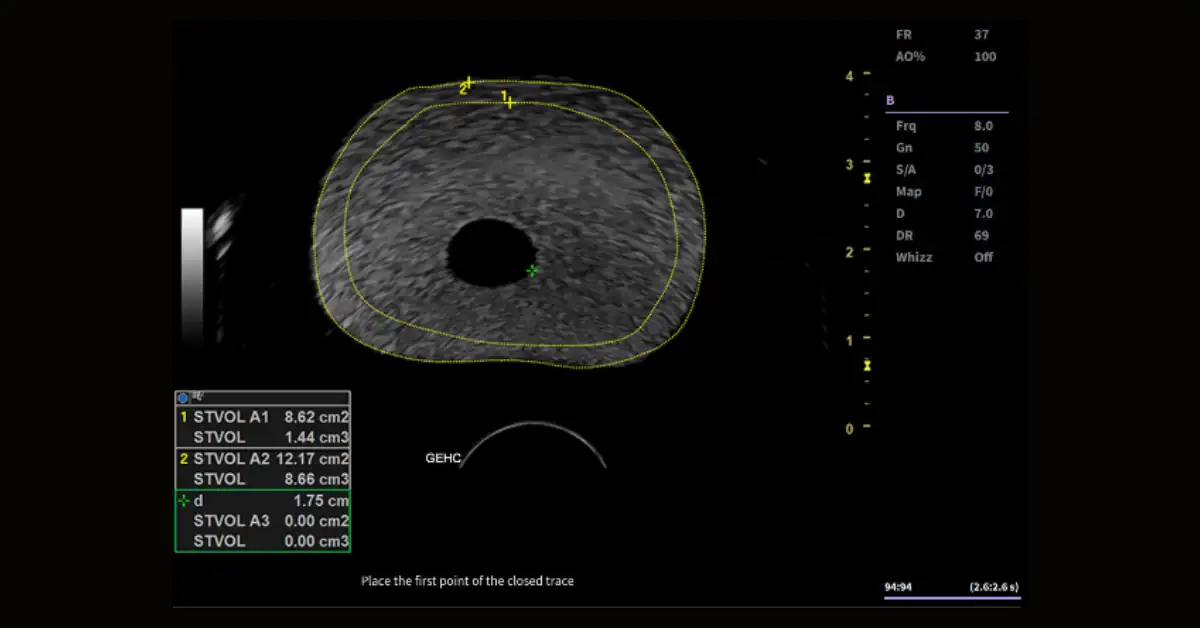

STVOL: покрокове вимірювання об’єму
STVOL — метод покрокового вимірювання об’єму, який використовується зі спеціалізованим програмним забезпеченням для урологічних досліджень, відповідним датчиком і механічним пристроєм покрокового переміщення.
Під час дослідження датчик переміщується на фіксовані проміжки, що дозволяє системі виконувати розрахунок об’єму між послідовними зрізами.
Для визначення контуру можуть застосовуватися різні методи:
- еліпс;
- крива;
- каліпер;
- коло;
- сплайн.
Ця технологія дозволяє виконувати деталізовану оцінку об’єму досліджуваної структури.

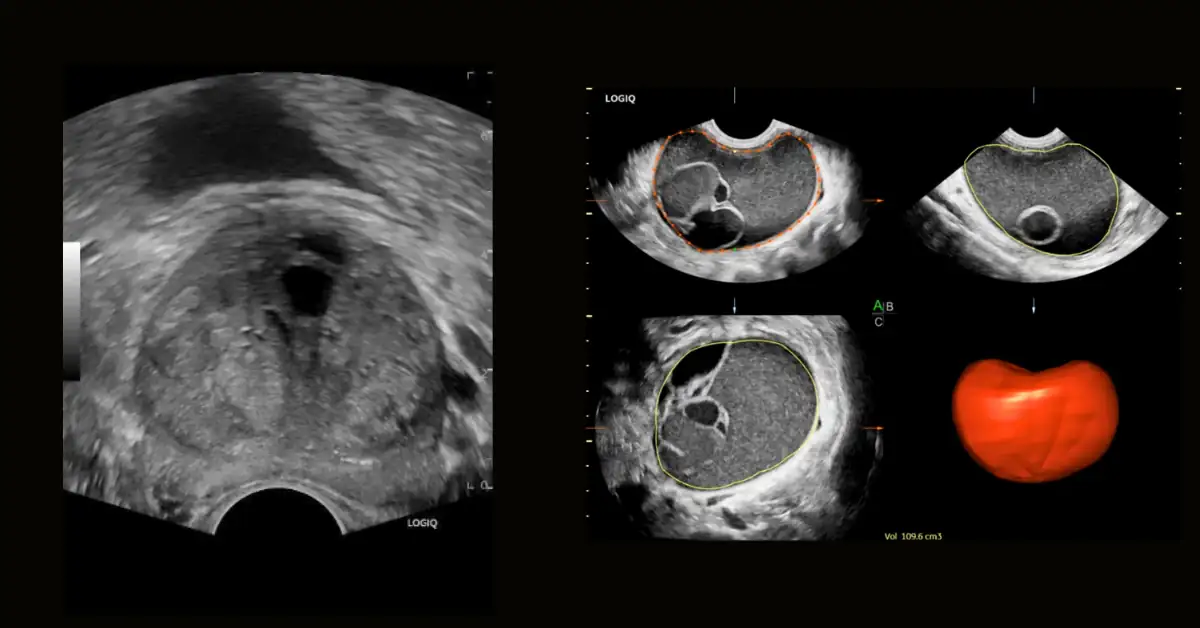

VOCAL — Virtual Organ Computer-aided Analysis

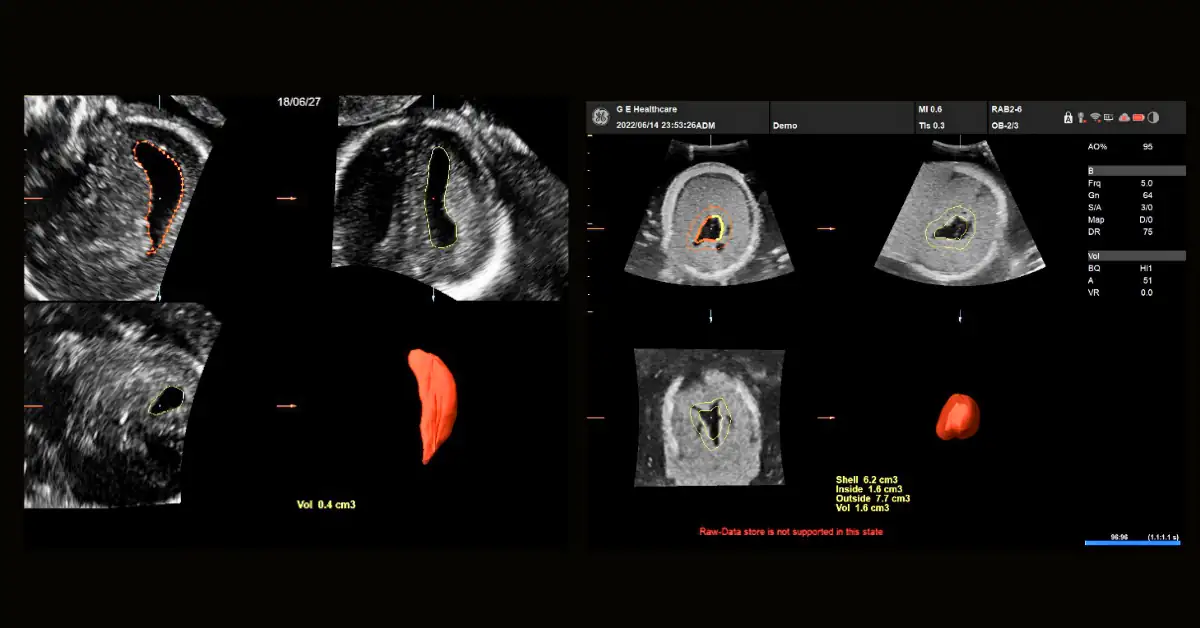

VOCAL — Virtual Organ Computer-aided Analysis — технологія комп’ютерного аналізу об’ємних структур.
Вона може використовуватися після отримання даних у статичному 3D-режимі або 4D-режимі в реальному часі та застосовуватися для аналізу простати, пухлин, кіст й інших анатомічних структур.
VOCAL підтримує:
- ручне, напівавтоматичне або автоматичне визначення меж;
- вимірювання довжини;
- вимірювання кута та площі;
- корекцію контурів;
- розрахунок об’єму;
- аналіз різних об’ємних утворень.
У режимі Shell можна побудувати оболонку або контур навколо досліджуваної структури, щоб краще відокремити її від навколишніх тканин.

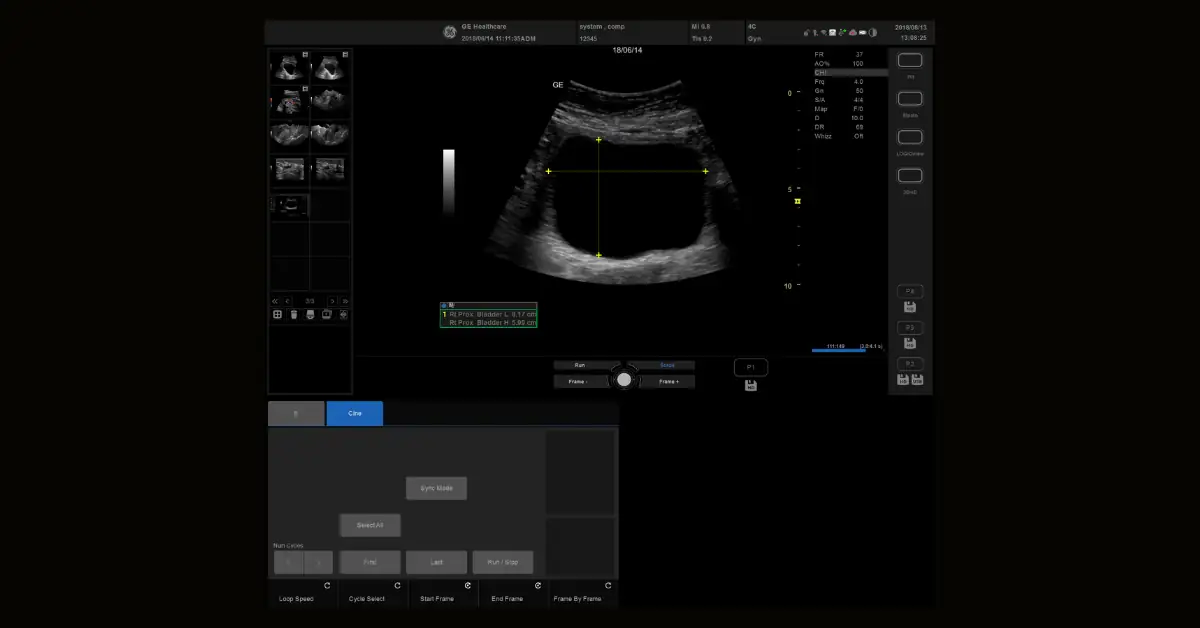

Auto Bladder Volume Measurement
Для урологічного дослідження важливо швидко визначати об’єм сечового міхура до та після сечовипускання.
Auto Bladder Volume Measurement автоматизує цей розрахунок на основі трьох найдовших перпендикулярних розмірів — довжини, висоти та ширини — отриманих на двох зрізах сечового міхура.
Лікар визначає зону інтересу навколо міхура, після чого система виконує розрахунок об’єму. Отримані результати можуть бути автоматично внесені до звіту.
Ця функція особливо корисна для оцінки залишкового об’єму сечі та спостереження пацієнта в динаміці.
Вимірювання об’єму простати та PSAD
Системи Versana™ дозволяють виконувати вимірювання об’єму передміхурової залози.
Якщо значення PSA введене у відповідне поле системи, може бути автоматично розрахований показник PSAD — PSA density, або щільність PSA.
Автоматизація такого розрахунку зменшує кількість ручних операцій та дозволяє швидше отримати необхідні дані для подальшої клінічної оцінки.
Спеціалізовані вимірювання нирок
Для оцінки нирок системи Versana™ підтримують набір стандартних і додаткових вимірювань.
До звіту можна вносити параметри:
- ниркової лоханки;
- чашечок;
- паренхіми;
- інших анатомічних структур відповідно до задач дослідження.
Лікар також може додавати анотації та коментарі безпосередньо до ультразвукового зображення.
Whizz Color Flow
Whizz Color Flow, або Whizz CF, допомагає автоматично оптимізувати параметри кольорового доплера.
Якщо кольоровий сигнал надто сильний або недостатній, система виконує його корекцію, зменшуючи необхідність ручного налаштування параметрів.
Це дозволяє швидше отримати інформативне кольорове картування кровотоку та оптимізувати робочий процес під час дослідження.
Pelvic Floor — вимірювання тазового дна
Функціональні можливості Versana™ також включають спеціалізовані вимірювання тазового дна.
Серед доступних параметрів можуть бути:
- Bladder Neck Rest — положення шийки сечового міхура у стані спокою.
- Bladder Neck Stress — положення шийки сечового міхура після виконання проби Вальсальви.
- BND — Bladder Neck Descent — опущення шийки сечового міхура, яке розраховується на основі вимірювань у спокої та при навантаженні.
- DWT — Detrusor Wall Thickness — товщина стінки детрузора. Середній показник може розраховуватися на основі трьох вимірювань.
Також можуть використовуватися:
- Uterine Descent Max;
- Rectal Ampulla Descent Max;
- Rectocele Depth;
- Levator Hiatus Stress;
- Residual Urine.
Таким чином, можливості системи охоплюють не лише класичну урологічну діагностику, а й функціональні дослідження тазового дна.
Автоматичні протоколи та звіти
Під час ультразвукового дослідження Versana™ дозволяє об’єднувати виконані вимірювання та розрахунки у протокол.
Система може розраховувати середні значення або дозволяти обрати найбільш достовірний результат.
Для типових досліджень доступні попередньо підготовлені шаблони, зокрема для урології.
Versana Premier™ також підтримує формування звітів на основі даних, отриманих під час обстеження. Звіт можна редагувати під час дослідження, налаштовувати набір вимірювань та доповнювати необхідною інформацією.
Готовий протокол можна зберігати та друкувати.
DICOM, PACS та інтеграція з медичними інформаційними системами
Ультразвукові системи Versana™ можуть інтегруватися в цифрову інфраструктуру медичного закладу.
Зображення, анотації та результати вимірювань можуть передаватися до медичної інформаційної системи або PACS-сервера з використанням DICOM.
Це дозволяє включити результати ультразвукового дослідження у загальний цифровий маршрут пацієнта та спростити зберігання й обмін діагностичними даними.
Versana™ для урологічного кабінету
Ультразвукові системи Versana™ GE HealthCare поєднують спеціалізовані датчики, інструменти для біопсії та інтервенцій, автоматизовані вимірювання, об’ємний аналіз, еластографічні та доплерівські можливості, а також засоби формування протоколів і передачі даних.
При виборі системи для урології важливо визначити не лише необхідну модель апарата, а й повну конфігурацію: типи датчиків, біопсійні насадки, програмні опції та спеціалізовані урологічні пакети.
INN-LEKS — офіційний дистриб’ютор GE HealthCare в Україні. Фахівці компанії допоможуть підібрати систему Versana™, спеціалізовані датчики, біопсійні насадки та програмні опції відповідно до задач урологічного кабінету або медичного центру.
