УЗД в урології залишається одним із ключових методів візуалізації для оцінки нирок, сечового міхура, передміхурової залози та органів калитки, визначення залишкової сечі, виявлення об’ємних утворень, запальних змін і порушень кровопостачання.
Проте можливості сучасного ультразвукового дослідження значно ширші за стандартну B-mode візуалізацію. Контрастно-підсилене УЗД (CEUS), еластографія, Fusion Imaging, доплерівські режими та ультразвукова навігація дозволяють отримувати додаткову інформацію про перфузію, васкуляризацію та механічні властивості тканин, а також точніше виконувати окремі інтервенційні процедури.
Контрастно-підсилене УЗД (CEUS) в урології
Контрастно-підсилений ультразвук (CEUS) — метод ультразвукової візуалізації, який дозволяє оцінювати мікросудинну перфузію тканин у реальному часі.
На відміну від стандартного УЗД, під час CEUS можна аналізувати не лише структуру утворення, а й характер накопичення та вимивання контрасту.
Контрастні агенти для CEUS представлені мікробульбашками, які залишаються переважно в судинному руслі та не фільтруються нирками. Це робить метод особливо корисним у ситуаціях, коли необхідна оцінка перфузії тканин без використання методів із променевим навантаженням.
Основні можливості CEUS в урології
CEUS може використовуватися для:
- оцінки мікросудинної перфузії;
- аналізу контрастування в реальному часі;
- дослідження васкуляризації утворень;
- диференціації кістозних і солідних змін;
- динамічного спостереження;
- оцінки результатів окремих інтервенційних втручань.

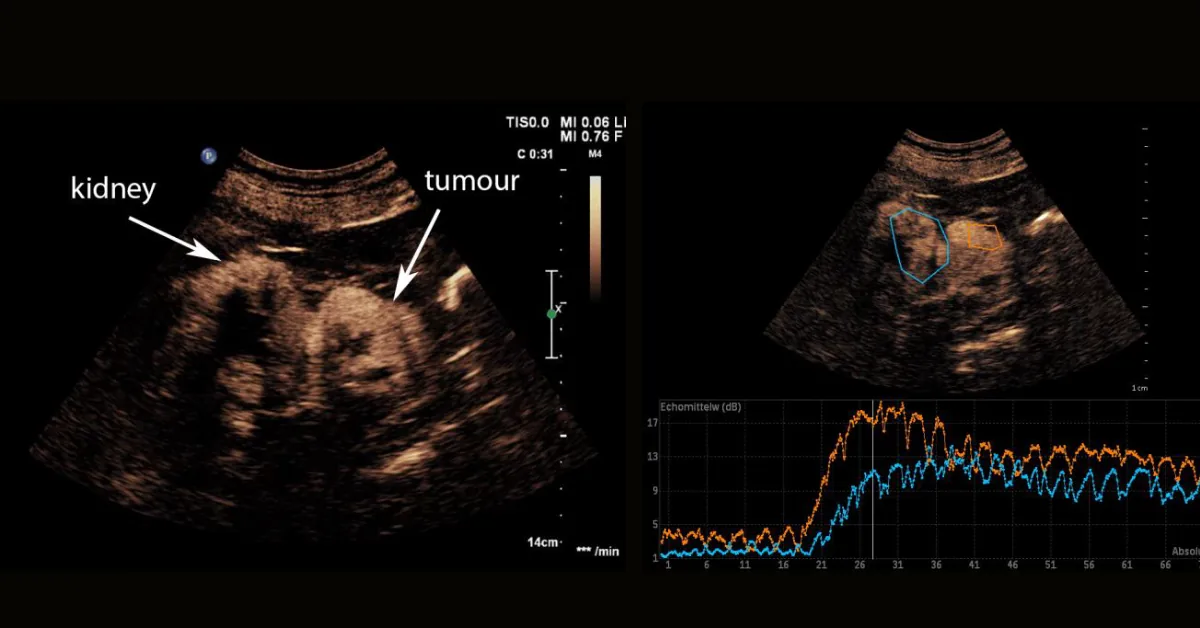

CEUS у діагностиці ниркових утворень
Особливе значення CEUS має при дослідженні ниркових утворень, коли стандартного сірошкального та доплерівського УЗД може бути недостатньо для повної характеристики змін.
Під час дослідження лікар може оцінювати:
- наявність кровопостачання утворення;
- швидкість накопичення контрасту;
- інтенсивність підсилення;
- фазу вимивання — wash-out;
- контрастування стінок і септ;
- наявність перфузованих солідних компонентів;
- поведінку підозрілої ділянки порівняно з нормальною паренхімою нирки.
Псевдопухлини нирки
Деякі анатомічні варіанти можуть імітувати пухлинний процес на стандартному УЗД. Серед них — виражена колона Бертена, «горб дромедара», фетальна лобуляція або локальна гіпертрофія тканини.
При CEUS ділянка, яка контрастується синхронно з навколишньою нормальною паренхімою нирки, може мати характеристики, більш типові для псевдопухлини, ніж для пухлинного утворення.

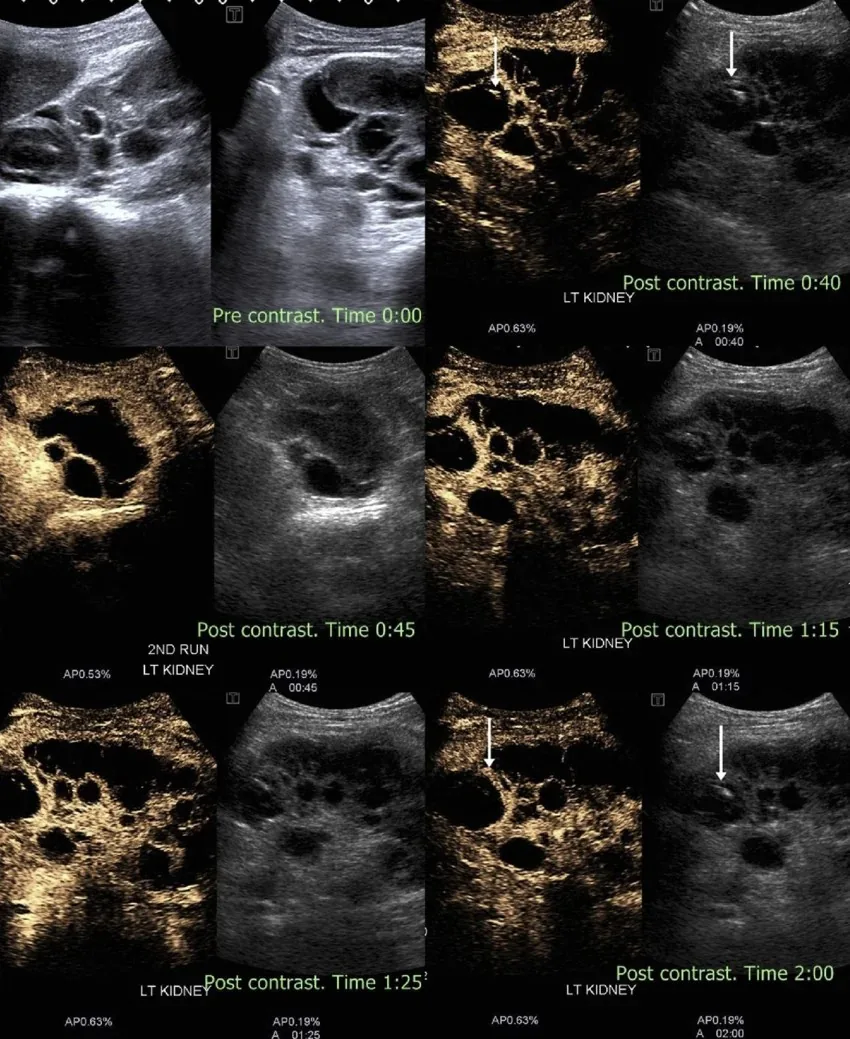

Кістозні утворення нирок
При складних кістозних утвореннях важливе значення має оцінка стінок, септ та внутрішніх компонентів.
CEUS дозволяє визначити, чи наявна перфузія в підозрілих ділянках, і може бути додатковим методом при оцінці складних ниркових кіст, зокрема при уточненні їх характеристик відповідно до принципів адаптованої для CEUS класифікації Bosniak.
Солідні ниркові утворення
При солідних утвореннях CEUS використовується для оцінки васкуляризації, перфузії та характеру накопичення контрасту.
Це може бути особливо корисним при невеликих або слабко видимих утвореннях, коли стандартні режими не дають достатньо інформації.
Водночас характер контрастування не завжди дозволяє остаточно визначити гістологічний тип утворення, тому результати УЗД мають оцінюватися разом із клінічними, лабораторними та іншими діагностичними даними.

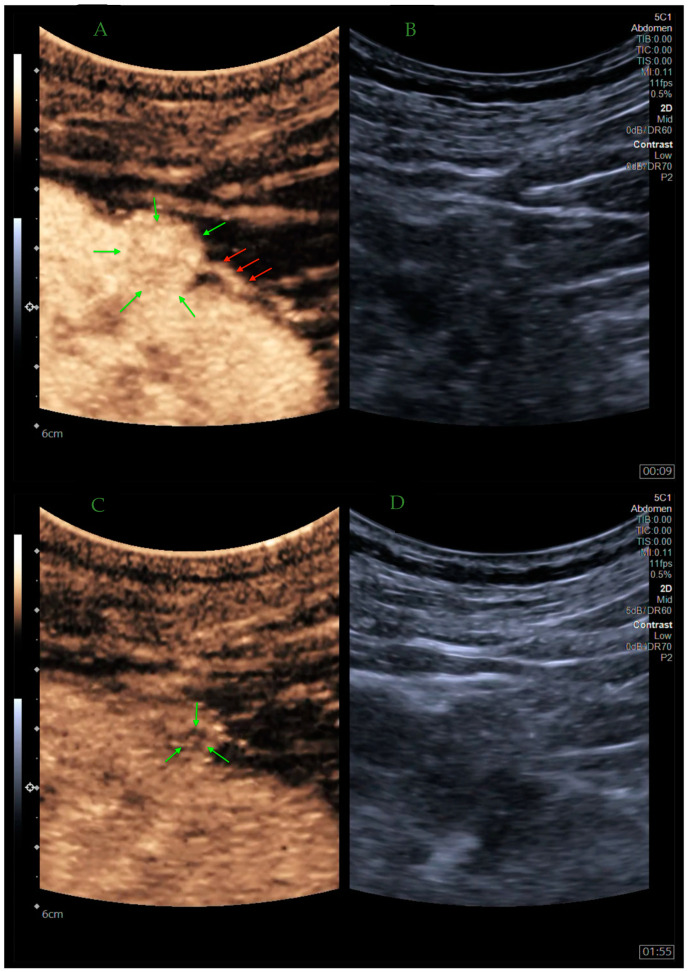

Перфузійні фази CEUS: wash-in і wash-out
Під час контрастно-підсиленого дослідження аналізується динаміка проходження контрастної речовини.
Основними орієнтирами є:
- wash-in — надходження та накопичення контрасту;
- фаза максимального підсилення;
- wash-out — поступове вимивання контрасту.
Синхронне контрастування з нормальною тканиною нирки може бути характерним для доброякісних анатомічних варіантів, тоді як відсутність внутрішнього контрастування типова для простої кісти.
Швидке накопичення з подальшим wash-out може бути додатковою ознакою, яку лікар враховує при комплексній оцінці підозрілого утворення.
CEUS в інтервенційній урології
Контрастно-підсилений ультразвук може використовуватися не лише для первинної діагностики.
Метод може допомагати:
- точніше визначати цільову ділянку для біопсії;
- візуалізувати слабко помітні утворення;
- визначати життєздатні ділянки пухлини;
- оцінювати залишкову перфузію після лікування;
- контролювати ефективність абляції;
- уточнювати межі патологічних зон.
CEUS при патології органів калитки
Контрастно-підсилене УЗД може застосовуватися і при складних випадках патології органів калитки, коли необхідна детальніша оцінка кровопостачання тканин.
Метод дозволяє оцінювати:
- перфузію яєчка;
- ділянки порушеного кровопостачання;
- життєздатність тканин;
- межі запальних або гнійних змін.
Така інформація може бути особливо важливою в невідкладних клінічних ситуаціях.

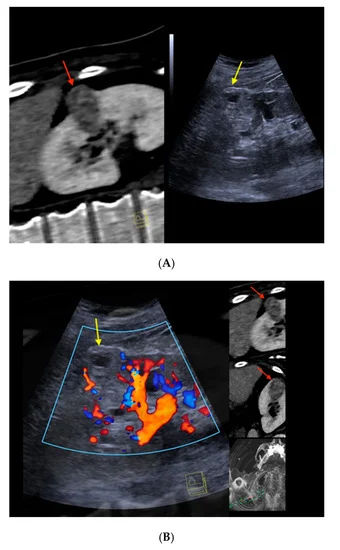

Fusion Imaging в урології: поєднання УЗД із КТ або МРТ
Fusion Imaging — технологія зіставлення ультразвукового зображення в реальному часі з раніше отриманими даними КТ або МРТ.
Її основна перевага полягає в тому, що лікар може одночасно використовувати переваги динамічного УЗД та анатомічну інформацію інших методів візуалізації.
Fusion Imaging може допомагати:
- точніше локалізувати утворення;
- зіставляти УЗД-зображення з КТ або МРТ;
- покращувати навігацію;
- планувати таргетні процедури;
- підвищувати інформативність біопсії;
- працювати зі складними нирковими утвореннями та патологією передміхурової залози.
Особливо актуальною така технологія може бути у випадках, коли патологічна зона добре визначається на КТ або МРТ, але недостатньо чітко візуалізується при стандартному УЗД.

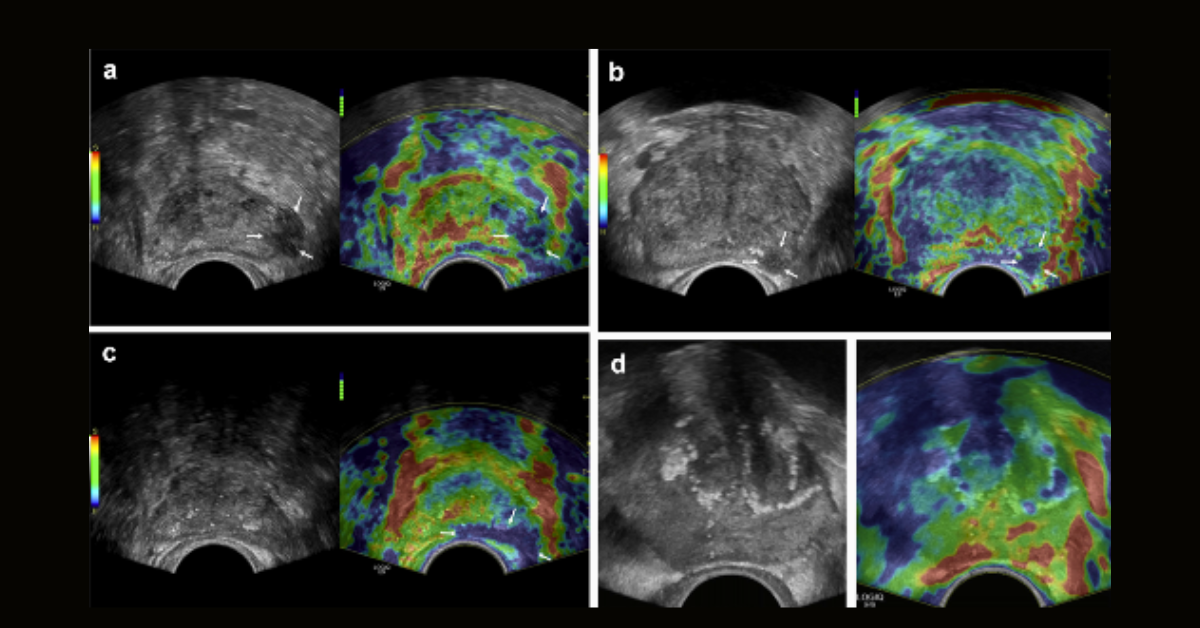

Еластографія в урології
Еластографія дозволяє отримувати інформацію про механічні властивості та жорсткість тканин.
Ультразвукова система формує карту еластичності, що допомагає лікарю оцінювати неоднорідність тканини та виявляти ділянки, які відрізняються за своїми механічними характеристиками.
В урології еластографія особливо цікава при дослідженні передміхурової залози.

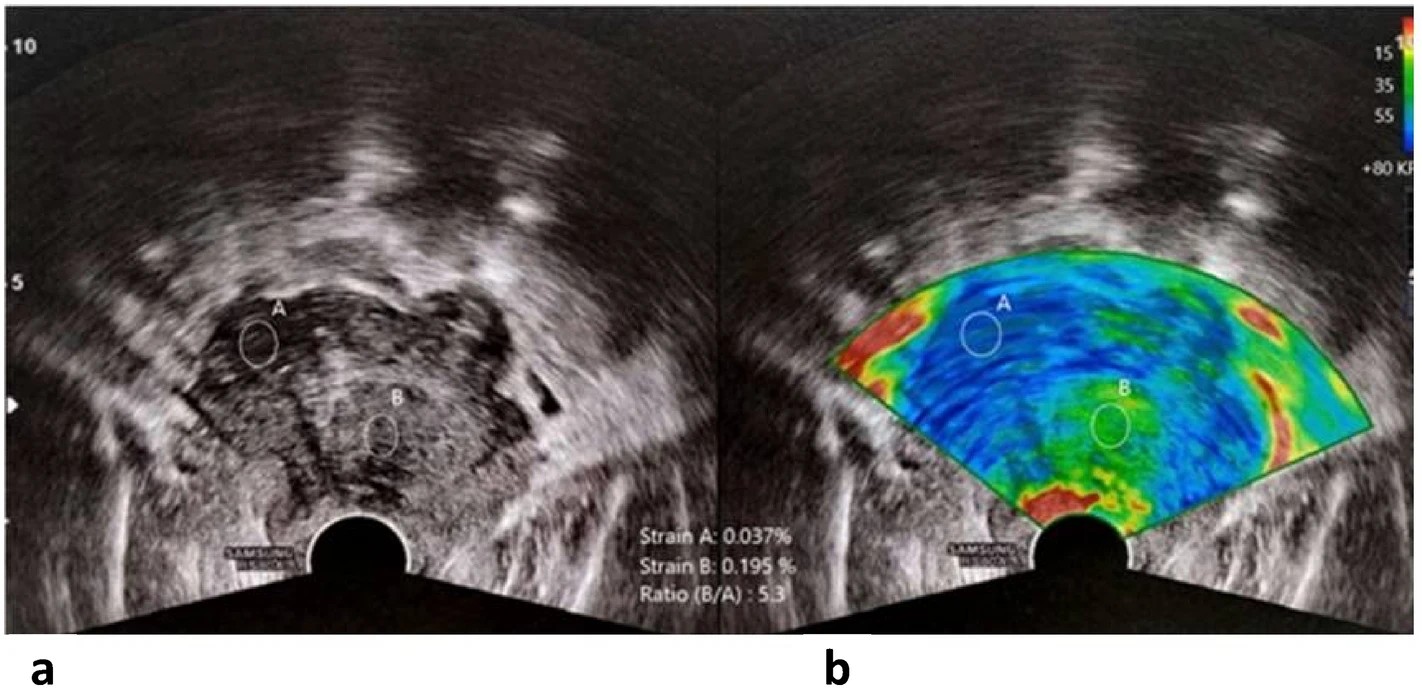

Еластографія простати
Стандартне трансректальне УЗД простати не завжди дозволяє чітко визначити підозрілі ділянки, особливо якщо вони не мають виражених структурних змін у B-mode.
Еластографія додає інформацію про жорсткість тканин. Ділянки з іншими механічними характеристиками можуть вимагати додаткової оцінки та зіставлення з іншими клінічними даними.
Метод може допомагати:
- виявляти ділянки, малопомітні у B-mode;
- покращувати диференціацію тканин;
- точніше визначати зони інтересу;
- доповнювати інформацію при плануванні біопсії.
Еластографія не замінює стандартне УЗД або інші методи діагностики, а є частиною мультипараметричного підходу.
Види еластографії
В ультразвуковій діагностиці застосовуються різні методики оцінки еластичності тканин.

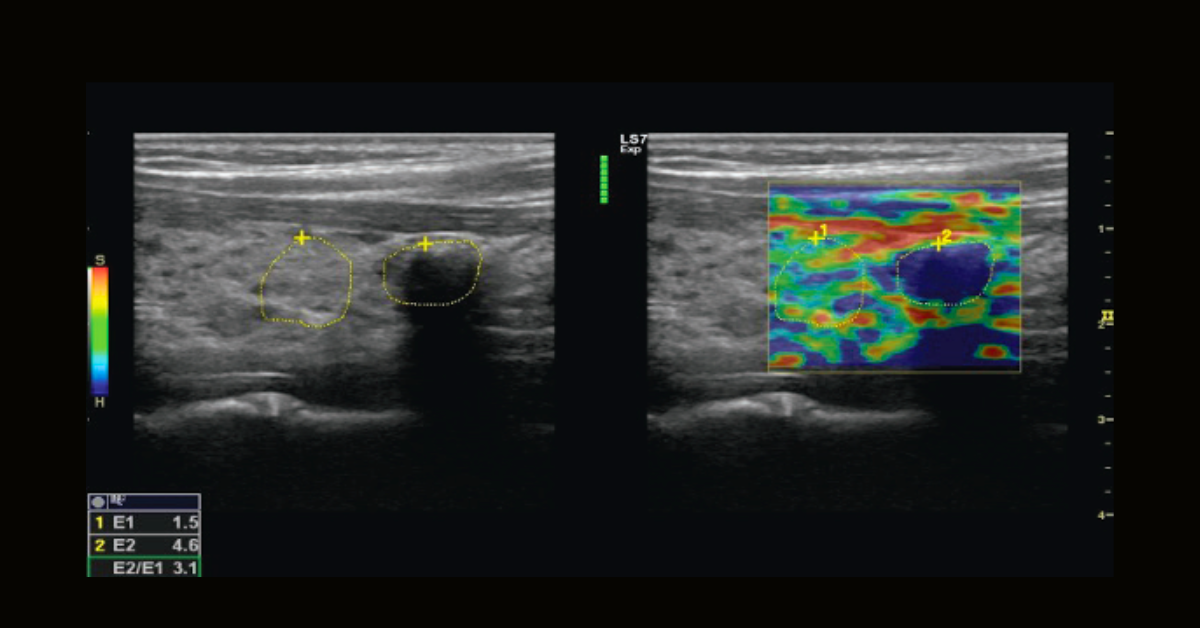

Компресійна еластографія (Strain Elastography)
Компресійна еластографія оцінює деформацію тканини при механічному впливі. Вона дозволяє отримати відносну оцінку жорсткості, однак результат значною мірою залежить від техніки виконання та досвіду оператора.
Зсувнохвильова еластографія (Shear Wave Elastography, SWE)
Зсувнохвильова еластографія дозволяє отримувати кількісну оцінку жорсткості тканин.
Це дає можливість використовувати числові показники, порівнювати результати та оцінювати їх у динаміці.
Мультипараметричний підхід в урологічному УЗД
Сучасне ультразвукове дослідження дедалі частіше передбачає використання не одного режиму, а їх поєднання.
Залежно від клінічної задачі лікар може використовувати:
- B-mode;
- кольоровий та енергетичний доплер;
- спектральний доплер;
- еластографію;
- CEUS;
- Fusion Imaging;
- 3D/4D-візуалізацію;
- ультразвукову навігацію.
Такий підхід дозволяє оцінювати не лише морфологію, а й кровопостачання, перфузію, жорсткість тканин та просторові характеристики патологічних змін.
Як обрати УЗД-систему для урології
Для урологічної практики важлива не лише висока якість B-mode зображення. Система повинна підтримувати широкий спектр досліджень та забезпечувати стабільну роботу з різними типами датчиків.
Серед важливих можливостей:
- високоякісна сірошкальна візуалізація;
- кольоровий і спектральний доплер;
- точні вимірювання;
- автоматизація рутинних розрахунків;
- підтримка спеціалізованих урологічних датчиків;
- можливість роботи з еластографією та контрастними дослідженнями залежно від класу й комплектації системи;
- інструменти для біопсії та інтервенційних процедур;
- зручний робочий процес при великому потоці пацієнтів.
Саме тому при виборі обладнання важливо оцінювати не лише ціну системи, а й її функціональність, підтримувані датчики, доступні програмні опції та можливість подальшого розширення комплектації.
Технології GE HealthCare для урологічного УЗД
Набір доступних технологій та програмних опцій залежить від конкретної моделі ультразвукової системи, версії програмного забезпечення та комплектації.
УЗД-системи Versana GE HealthCare для урології
У модельному ряду GE HealthCare серія Versana включає ультразвукові системи, які можуть використовуватися для широкого спектра урологічних досліджень.
Залежно від конкретної моделі та комплектації системи Versana можуть застосовуватися для:
- УЗД нирок;
- дослідження сечового міхура;
- оцінки залишкової сечі;
- дослідження передміхурової залози;
- трансректального УЗД;
- дослідження органів калитки;
- динамічного спостереження за утвореннями;
- проведення окремих процедур під контролем УЗД.
Для урологічних досліджень доступні спеціалізовані датчики, зокрема ректальні, а також біопсійні насадки для проведення інтервенційних процедур під ультразвуковим контролем.
Детальніше про спеціалізовані датчики, біопсійні насадки та урологічні функції читайте у статті
«УЗД Versana GE HealthCare для урології: датчики, біопсія та спеціалізовані функції»
.
Для розширених діагностичних задач, що потребують CEUS, Fusion Imaging, кількісного аналізу та спеціалізованих інтервенційних функцій, можуть розглядатися також системи лінійки
LOGIQ GE HealthCare
.
B-Flow для візуалізації кровотоку
Технологія B-Flow забезпечує візуалізацію кровотоку в сірошкальному режимі без використання класичного кольорового доплерівського картування.
Серед її особливостей:
- висока просторова роздільна здатність;
- менша залежність від кута сканування порівняно з класичним доплером;
- візуалізація дрібних судин;
- додаткова інформація про судинну архітектуру тканин.
У комплексі з доплерівськими режимами B-Flow може розширювати можливості оцінки кровопостачання.
Автоматизовані вимірювання в урології
Для урологічного УЗД важлива не лише якість зображення, а й швидкість виконання стандартних вимірювань.
Залежно від системи та програмної комплектації можуть бути доступні інструменти для оцінки:
- об’єму передміхурової залози;
- об’єму сечового міхура;
- залишкової сечі;
- розрахункових показників, пов’язаних із PSA;
- порівняння результатів у динаміці.
Автоматизація таких операцій допомагає скоротити кількість ручних дій та стандартизувати робочий процес.
3D/4D та VOCAL
Технології 3D/4D-візуалізації дозволяють отримувати об’ємні дані та оцінювати складні анатомічні структури у декількох площинах.
VOCAL — Virtual Organ Computer-aided Analysis — може використовуватися для розрахунку об’ємів структур неправильної форми на основі тривимірних даних.
Такі можливості можуть бути корисними при оцінці об’єму органів, кістозних або солідних утворень та їх змін під час динамічного спостереження.
УЗД-навігація, біопсія та інтервенційні процедури
Інтервенційні можливості є важливою складовою урологічного УЗД.
Ультразвуковий контроль може використовуватися під час:
- біопсії передміхурової залози;
- біопсії нирки;
- дренування;
- позиціонування інструментів;
- контролю напрямку та положення голки.
Для цього важливими є якість візуалізації, сумісність із відповідними датчиками та можливість використання спеціалізованих біопсійних насадок.
Висновок
Сучасне УЗД в урології поєднує анатомічну візуалізацію з оцінкою кровотоку, перфузії, еластичності тканин та можливостями для інтервенційних процедур.
CEUS дозволяє детальніше аналізувати васкуляризацію та характер контрастування утворень, еластографія додає інформацію про механічні властивості тканин, а Fusion Imaging допомагає зіставляти дані УЗД із КТ або МРТ та покращувати навігацію у складних випадках.
УЗД-систему для урології доцільно підбирати відповідно до клінічних задач, необхідних режимів, набору датчиків та планованих інтервенційних процедур.
