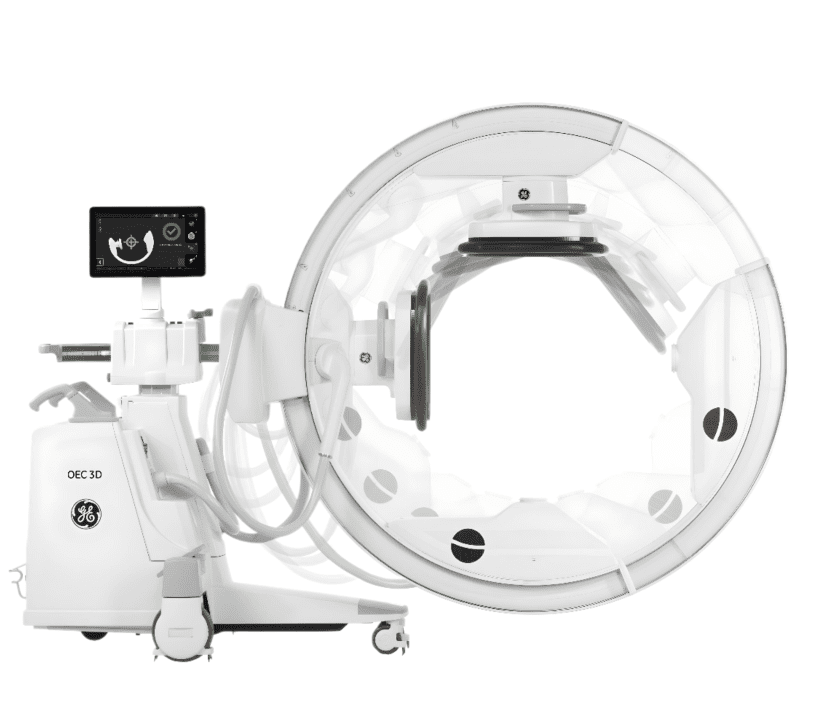

OEC 3D — мобільна С-дуга GE HealthCare для високоякісної 2D та 3D інтраопераційної візуалізації, створена для швидкої інтеграції у сучасні хірургічні робочі процеси.
Система забезпечує швидкий перехід між 2D та 3D режимами та формує великий об’єм 19 × 19 × 19 см, що дозволяє візуалізувати більше анатомії під час ортопедичних, спінальних, судинних та інших складних процедур.
OEC 3D Volume Viewer надає п’ять варіантів перегляду 3D-даних та розширені інструменти аналізу, включаючи Multi-Oblique Mode, прокручування до 512 зрізів, масштабування та інші функції для детальної оцінки анатомії.
Для щоденної 2D-візуалізації доступні Live View, Live Zoom, Cine, Fluoro та попередньо налаштовані профілі. Відкрита платформа OEC 3D також підтримує передачу 3D-даних у сумісні системи навігації та роботизовані хірургічні комплекси через DICOM.
Точна тривимірна візуалізація із якістю зображення, подібною до КТ-знімків.

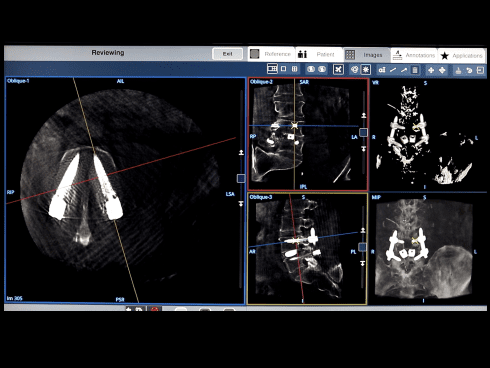

Відображення трьох похилих площин, із синхронізованим переглядом у різних ракурсах, через регульовані лінії кольорової осі на зображеннях.
Інтерфейс для передачі даних 3D-зображення, призначений для безперешкодного з’єднання з навігаційними або роботизованими системами.
Перегляд 2D поля візуалізації без випромінювання для полегшення позиціювання детектора та мінімізації непотрібних рентгенівських знімків.

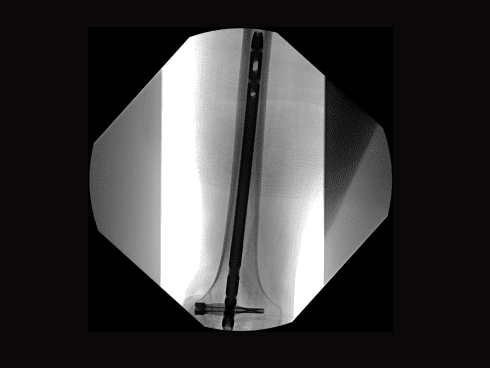

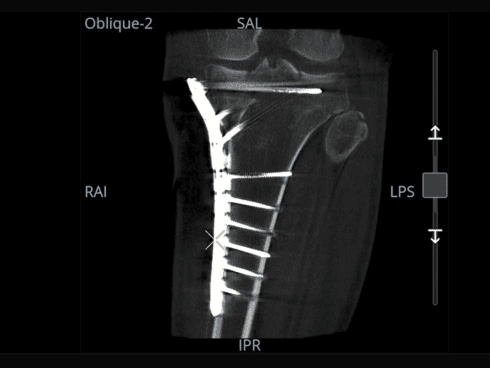

Дозволяє зменшити металеві артефакти, так як сліпі плями та смуги на 3D-зображеннях, спричинені наявністю металу в полі візуалізації.

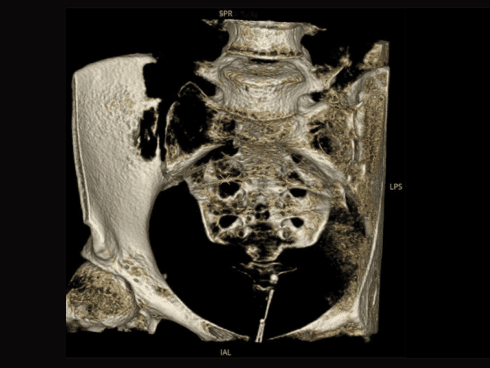

Ручна та автоматична оптимізація якості 2D та 3D зображення шляхом зниження шуму.

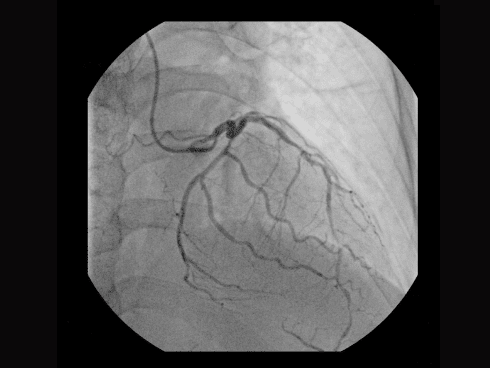

Автоматично налаштовує зображення судин і серця, забезпечуючи на 30% менше шуму, еквівалентно до потужності 30 кВт.
Високоточна обробка зображень для підкреслення важливих анатомічних ділянок та послаблення фонових елементів.
Удосконалений алгоритм усереднення, який динамічно налаштовує фільтр шуму на статичних зображеннях.

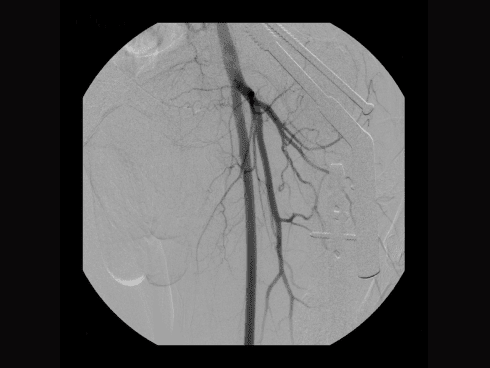

Динамічно налаштовує якість зображення залежно від наявності руху на ньому у вибраних конфігураціях і профілях.

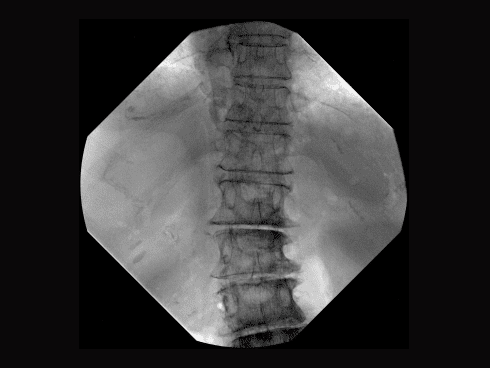

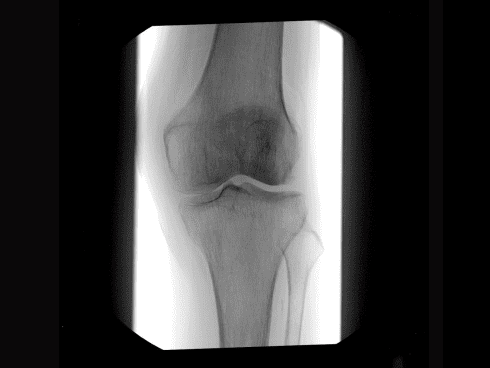

Мінімізує вицвітання зображення при введені в поле візуалізації металевих об’єктів шляхом регулювання яскравості і контрастності.

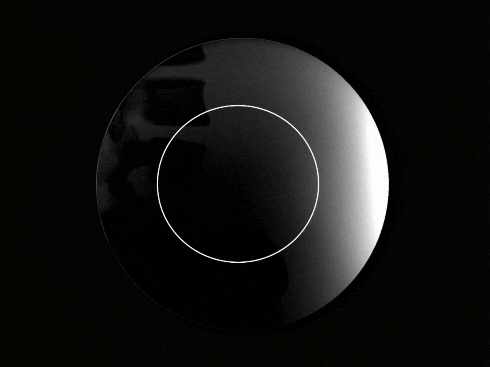

Знаходить область інтересу та коригує зображення, якщо анатомічна ділянка не відцентрована належним чином.
Вибирає оптимальну техніку візуалізації, змінюючи мА, кВп і коефіцієнт підсилення, та забезпечує рівномірну якість зображення.
Завдяки об’єму 19 см x 19 см x 19 см , OEC 3D захоплює на 67% більше, ніж інші 3D С-дуги.

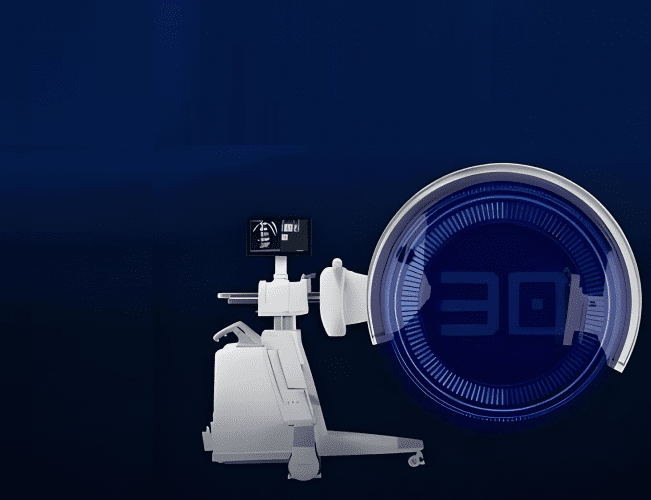

OEC 3D готова до роботи менш ніж через хвилину після увімкнення, а завдяки 30 с збору даних і 30 с реконструкції, 3D-зображення швидко готові для інтраопераційного аналізу.

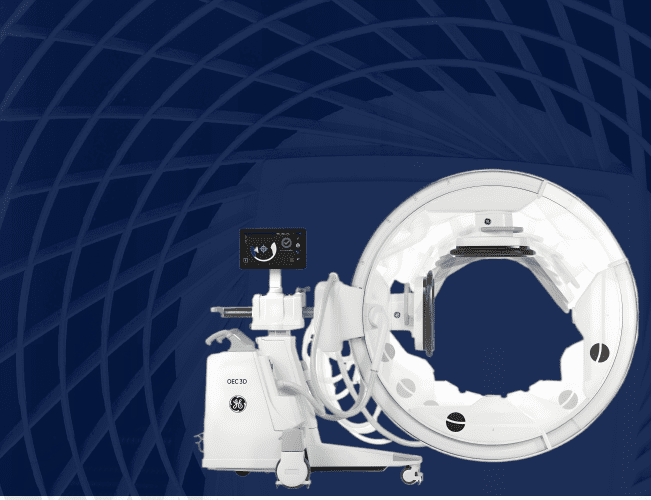

OEC 3D забезпечує справжню ізоцентричну розгортку на 200° для отримання комплексних і детальних об’ємних 3D-зображень.
Завдяки великим 3D-зображення з високою роздільною здатністю, представленим у п’яти перспективах, OEC 3D надає хірургам безліч способів планування, аналізу та контролю під час операції.

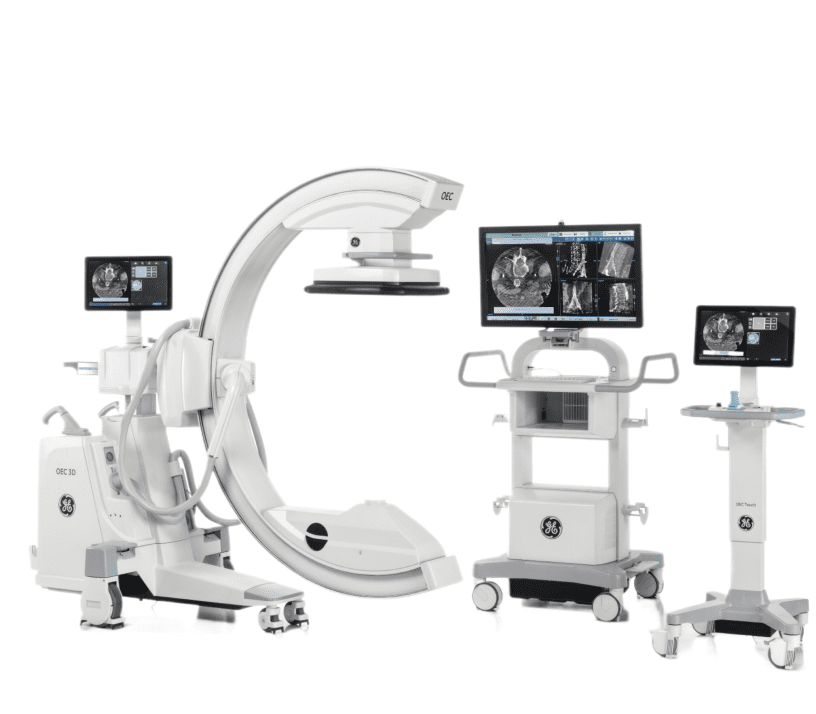

OEC 3D — мобільна С-дуга GE HealthCare для високоточної 2D та 3D інтраопераційної візуалізації. Система поєднує можливості традиційної рентгеноскопії та об’ємної 3D-візуалізації в одній платформі, дозволяючи швидко переходити між режимами без зміни обладнання під час процедури.
OEC 3D створена для широкого спектра клінічних завдань — від ортопедії, травматології та хірургії хребта до судинних втручань, бронхоскопії та інтервенційної радіології. Великий об’єм сканування, автоматизоване позиціонування та розширені інструменти аналізу допомагають лікарю оцінювати анатомію безпосередньо в операційній.
OEC 3D оснащена високоефективним плоскопанельним CMOS-детектором розміром 31 × 31 см, призначеним для отримання деталізованих 2D та 3D-зображень із великим полем огляду.
Ізоцентричне орбітальне сканування 200° формує об’ємні зображення розміром 19 × 19 × 19 см з роздільною здатністю до 512³ вокселів. Такий великий об’єм дозволяє охоплювати більше анатомії за одне сканування — наприклад, декілька рівнів хребта або значну частину таза чи стегнової кістки.
За даними GE HealthCare, об’єм 19 × 19 × 19 см дозволяє OEC 3D охоплювати до 67% більший об’єм порівняно з опублікованими характеристиками інших мобільних 3D С-дуг.
Це дає змогу бачити більше рівнів під час спінальних втручань, більшу частину таза при ортопедичних процедурах або ширшу анатомічну область без необхідності виконання кількох окремих 3D-сканувань.
OEC 3D розроблена для ефективного використання 3D-візуалізації безпосередньо під час операції. Система виконує автоматизоване обертання навколо пацієнта та формує набір проєкцій для подальшої реконструкції об’ємного зображення.
Актуальна конфігурація OEC 3D підтримує 3D-сканування тривалістю близько 16 секунд, після чого реконструйовані CT-like зображення стають доступними для аналізу без необхідності переміщення пацієнта до окремої КТ-системи.

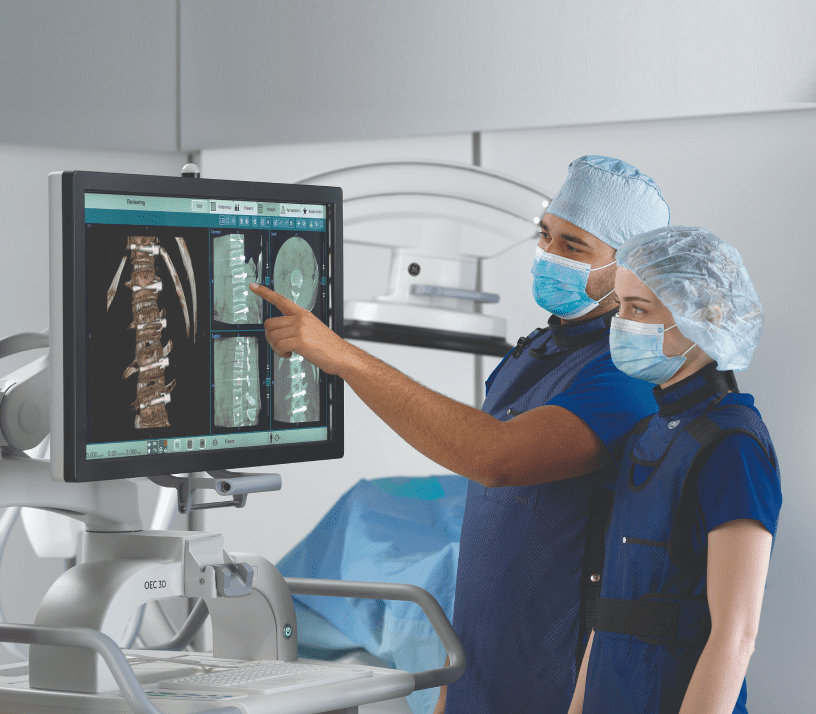

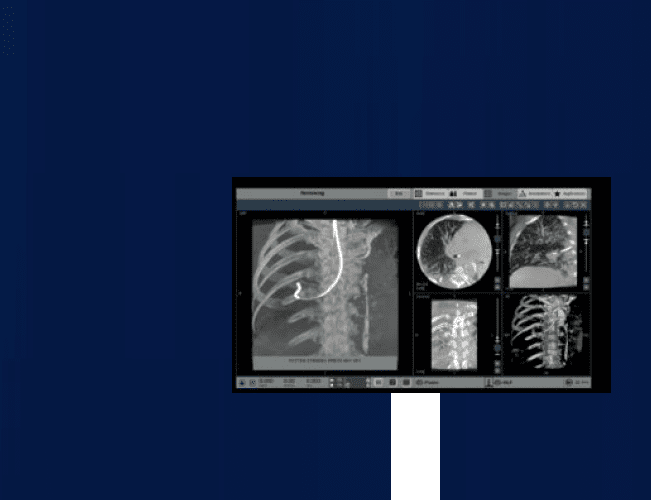

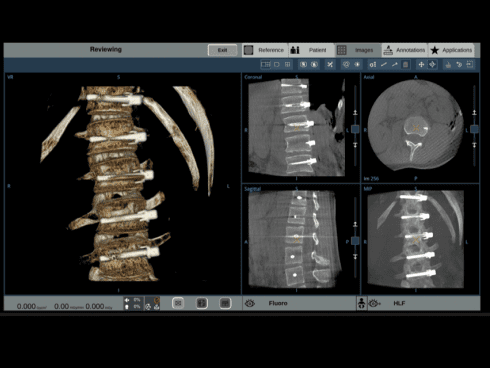

Технології реконструкції та візуалізації GE HealthCare дозволяють аналізувати сформований 3D-об’єм у різних площинах. OEC 3D Volume Viewer надає п’ять основних способів представлення 3D-даних для комплексної оцінки анатомії.
Це дозволяє швидко оцінювати положення кісткових структур, імплантатів, гвинтів, стентів та інших елементів у тривимірному просторі.
Volume Viewer надає розширені інструменти аналізу для детального перегляду отриманого 3D-об’єму та підтримки інтраопераційного прийняття рішень.
Можливості Augmented Fluoroscopy у OEC 3D дозволяють використовувати інформацію з попередньо отриманого 3D-об’єму разом із поточним рентгеноскопічним зображенням.
Такий підхід допомагає лікарю співвідносити інструменти та анатомічні структури з тривимірними даними безпосередньо під час процедури та може спростити орієнтацію при складних втручаннях.
Під час ортопедичних і спінальних операцій у полі огляду часто знаходяться гвинти, пластини, імплантати та інші металеві конструкції. Алгоритми обробки OEC 3D допомагають оптимізувати відображення таких областей та зменшувати вплив металевих артефактів на оцінку навколишньої анатомії.
Це особливо важливо для інтраопераційної перевірки положення імплантатів та оцінки результату процедури до завершення операції.

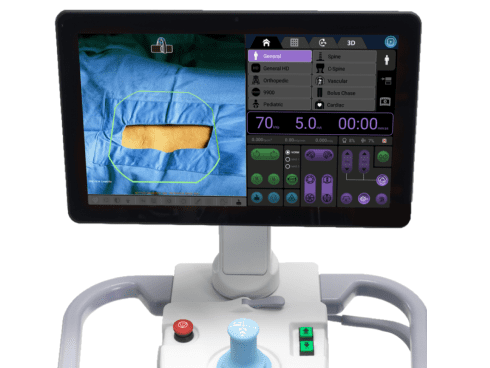

OEC 3D оснащена інтегрованою камерою Live View, яка допомагає позиціонувати С-дугу відносно пацієнта до виконання рентгенівського знімка.
Система використовує камеру та алгоритми сприйняття глибини для відображення запланованої області сканування. Це допомагає швидше центрувати анатомічну ділянку та може зменшувати потребу в додаткових scout-знімках.
Каркас OEC 3D виготовлений із вуглецевого волокна, що дозволило поєднати необхідну жорсткість конструкції з відносно невеликою вагою. Завдяки цьому систему зручно переміщувати навколо операційного столу та точно позиціонувати відносно пацієнта.
Моторизована конструкція підтримує до шести попередньо збережених позицій, регульовану швидкість обертання та систему виявлення контакту, що допомагає зробити процес 3D-сканування більш передбачуваним.
OEC 3D — це не лише система для отримання 3D-об’ємів. Вона підтримує повноцінну 2D-рентгеноскопію, тому може використовуватися як універсальна мобільна С-дуга для повсякденних хірургічних процедур.
Функція Live Zoom дозволяє цифрово збільшувати необхідну ділянку до 4× безпосередньо під час Fluoro або Cine та продовжувати отримувати зображення зі збільшеним полем перегляду.
Це дозволяє детальніше оцінювати анатомічні структури, медичні інструменти та імплантати без необхідності переходу до іншої системи.
Для різних клінічних сценаріїв OEC 3D підтримує попередньо налаштовані профілі візуалізації, які допомагають швидко адаптувати параметри системи до конкретної анатомії або процедури.
Технологія Enhanced Noise Reduction (eNR) допомагає зменшувати шум під час 2D судинної та кардіологічної візуалізації, покращуючи плавність і деталізацію зображень.

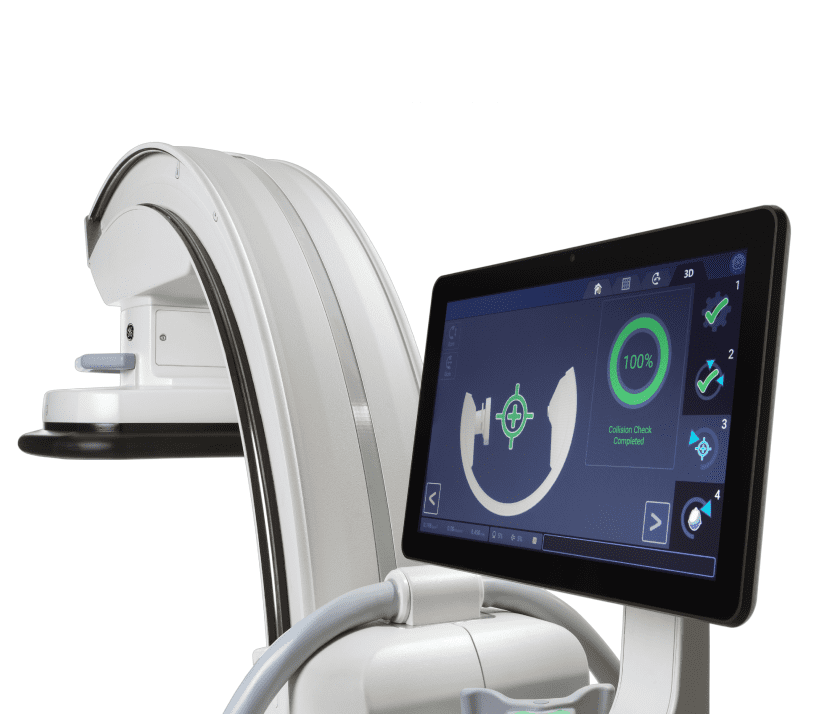

Панель OEC Touch забезпечує швидкий доступ до основних функцій системи безпосередньо біля С-дуги. Знайомий інтерфейс OEC допомагає оператору легко переходити між 2D та 3D режимами, керувати позиціонуванням і виконувати необхідні налаштування.
Залежно від конфігурації керувати OEC 3D можна з декількох робочих позицій:
Синхронізоване відображення інформації допомагає хірургу та оператору працювати злагоджено та швидше реагувати на зміни під час процедури.
OEC 3D має відкриту архітектуру для інтеграції з сумісними системами хірургічної навігації та роботизованими платформами.

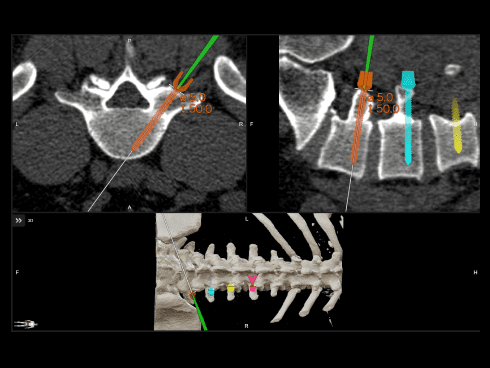

Спеціальний інтерфейс OEC Open дозволяє експортувати високоякісний 3D-набір даних у системи, які підтримують формат DICOM. Це дозволяє використовувати отримані інтраопераційні 3D-зображення для навігації без необхідності повторного сканування на іншій системі.
Поєднання 2D, 3D та мобільної cone beam CT-візуалізації дозволяє використовувати OEC 3D у багатьох клінічних напрямках:
Залежно від ринку та конфігурації для OEC 3D можуть бути доступні спеціалізовані програмні пакети, які розширюють можливості системи для окремих клінічних напрямків.
Для швидкого освоєння системи доступні Quickguides — короткі практичні довідники з поясненням основних елементів керування та робочих процесів OEC.
Навчальні матеріали Clinical Excellence допомагають медичному персоналу детальніше ознайомитися з функціями системи, принципами 2D та 3D-візуалізації та особливостями використання обладнання в різних клінічних сценаріях.
OEC 3D поєднує 31 × 31 см CMOS-детектор, 200° ізоцентричне сканування, 19 × 19 × 19 см об’єм, 512³ вокселів, OEC 3D Volume Viewer, Live View, Live Zoom, OEC Touch та інтеграцію з навігаційними і роботизованими системами.
Це універсальна платформа для медичних закладів, яким необхідна точна інтраопераційна 2D та 3D-візуалізація, великий обсяг анатомічних даних і можливість використовувати одну мобільну систему для широкого спектра хірургічних та інтервенційних процедур.
